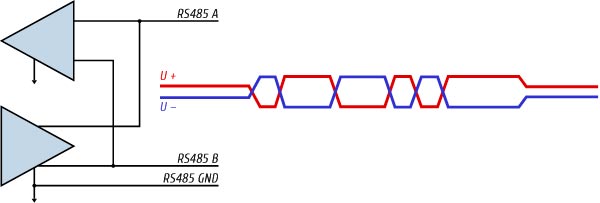

Двухпроводные cети RS-485 работают в полудуплексном режиме, для передачи данных используется одна витая пара проводников. Все устройства в сети могут являться как приёмниками, так и передатчиками данных, но из-за использования для передачи только одной пары проводников, в каждый момент времени данные могут передаваться только в одном направлении, поэтому в каждый момент времени только одно устройство в сети может являться передатчиком.
Линии и сети RS-485
Линии и сети RS-485. Сеть должна иметь одно основное устройство – «Мастер». Как правило, в качестве основного устройства для сетей RS-485, используемых для синхронизации вторичных часов в системах единого времени, используются первичные часы. Основное устройство периодически передаёт данные, содержащие информацию о текущем времени. В обычном режиме работы Мастер передаёт данные, вторичные часы их принимают.
Для монтажа линий RS-485 должны использоваться специальные экранированные кабели типа «витая пара» с низким значением ёмкости КИПЭВ, КИПЭВнг(А)-LS, КИПЭВм, КИПЭВБВ, КИПЭВБВнг(А)-LS, КИПЭВБВм, КИПЭВКВ, КИПЭВКВнг(А)-LS , КИПЭВКВм, КИПЭВКГ, КИПЭВКГнг(А)-LS, КИПЭВКГм. При использовании кабеля с двумя витыми парами одна пара может использоваться для передачи данных, другая – в качестве сигнальной земли. На протяжении всей линии RS-485 устройства должны подключаться к шине с соблюдением полярности (проводник RS-485 A – к контакту RS-485 A и проводник RS-485 B – к контакту RS-485 B соответственно). Для корректной работы сети RS-485 при наличии в ней более чем одного передатчика, каждое подключенное устройство должно иметь уникальный в пределах линии адрес. Сеть может иметь до 31 устройства с адресами в диапазоне от 1 до 31. Адрес может не совпадать с физической последовательностью подключения устройств к линии.
